顯示屏電路板,顯示器線路板,電子屏PCB

發布時間：2022年04月29日　　瀏覽量：次

板材：建滔KB6165F
板厚：1.6mm
層數：雙面板
尺寸：78.5＊88mm
最小孔徑：0.21mm
線寬/間矩：0.27＊0.32mm
銅箔厚度：1/1OZ
表面處理：無鉛噴錫
阻焊/字符：綠油白字

Tags：顯示屏電路板,顯示屏pcb板,顯示屏線路板

產品符合:

產品細節圖

顯示屏pcb板

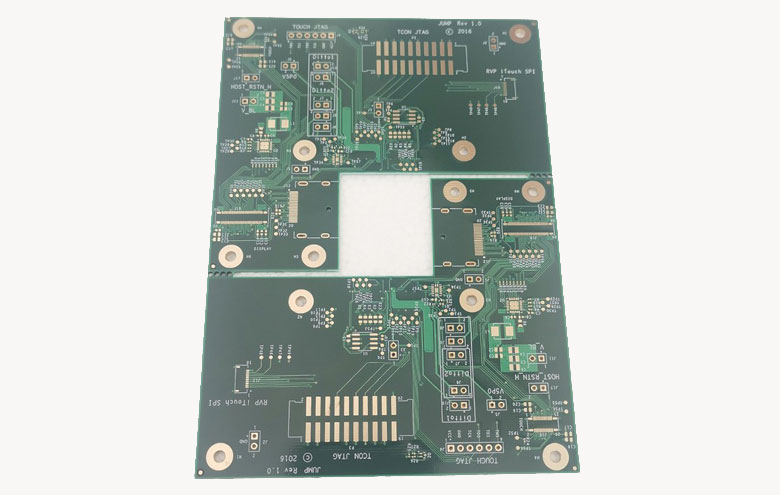

｛顯示屏電路板-產品圖1｝

顯示屏pcb

｛顯示屏線路板-產品圖2｝

顯示屏電路板工作原理:通過串行方式傳送數據,顯示屏線路板參數:優用1.6mm板厚建滔KB6165F基材,最小孔徑0.21mm,線寬間矩0.27*0.32mm,尺寸78.5*88mm,V-CUT對稱度公差±4mil。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開 路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
