藍油電路板,藍色線路板,pcb藍油板

發布時間：2022年04月22日　　瀏覽量：次

板材：FR408HR
板厚：1.6mm
層數：雙面板
尺寸：135.7＊62mm
最小孔徑：0.28mm
線寬/間矩：0.36＊0.3mm
銅箔厚度：1/1OZ
表面處理：OSP
阻焊/字符：藍油白字

Tags：藍油電路板,藍油pcb板,藍油線路板

產品符合:

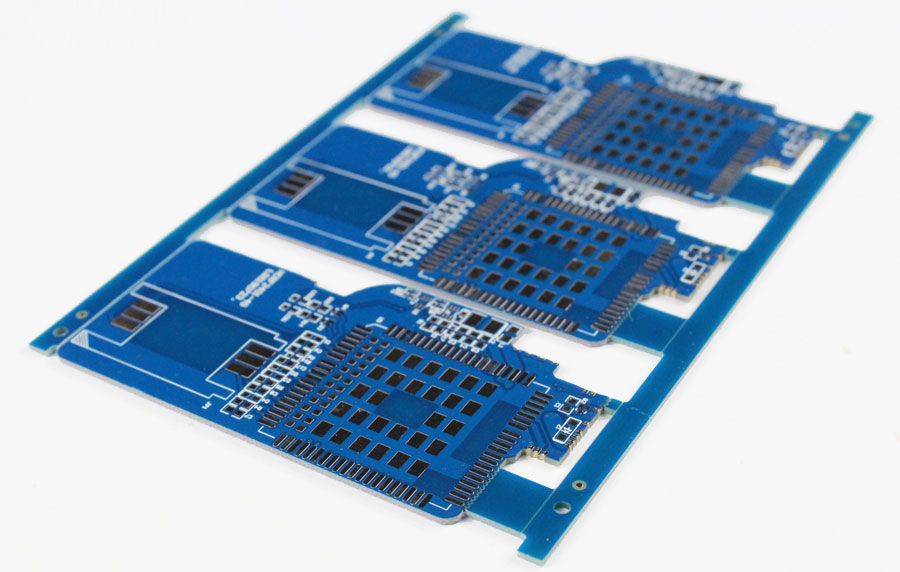

產品細節圖

藍油pcb電路板

｛藍油電路板-產品圖1｝

藍油pcb線路板

｛藍油線路板-產品圖2｝

藍油pcb

｛藍油pcb-產品圖3｝

藍油電路板中的PCB線路板油墨一般主要分為三種，分別是PCB線路蝕刻油墨、防焊油墨以及文字油墨,藍油PCB板指的是阻焊層油墨為藍色油墨,這款藍油線路板最小孔徑0.28mmm,最小線寬間矩0.36*0.3mm,規格135.7*62mm,V-CUT角度公差±5度,焊盤最小開窗0.12mm,絲印線路偏差+0.076mm (+3mil)。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
