HDI高頻多層黃油線路板

發布時間：2021年10月08日　　瀏覽量：次

板材：建滔A級料
板厚：1.6mm
層數：四層板
尺寸：53.7＊56mm
最小孔徑：0.12mm
線寬/間矩：0.1mm＊0.1mm
銅箔厚度：1/1/1/1OZ
表面處理：鍍金板
阻焊/字符：黃油白色字

Tags：HDI高頻多層黃油電路板,HDI高頻多層黃油PCB

產品符合:

產品細節圖

HDI高頻多層黃油PCB

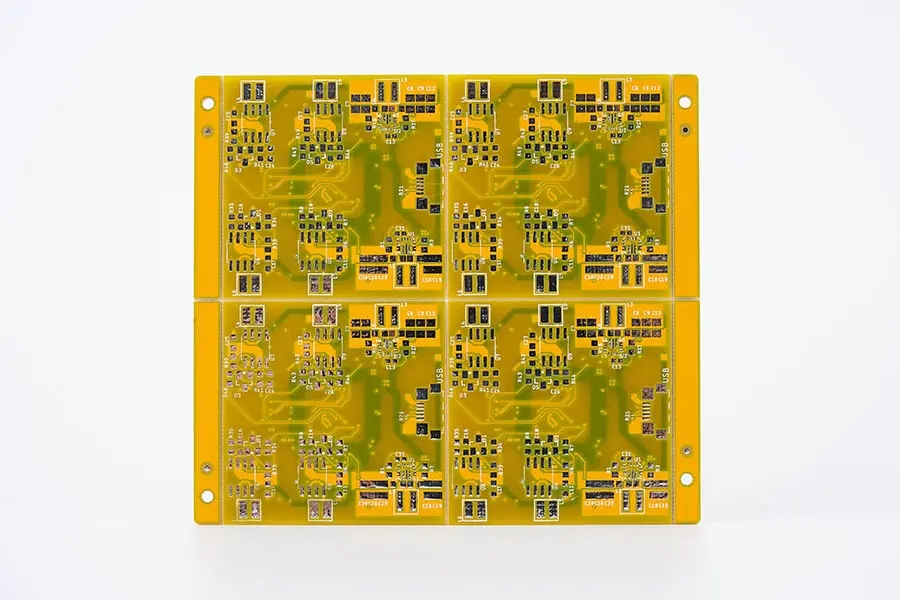

｛HDI高頻多層黃油線路板-正面圖2*2拼版｝

HDI高頻多層線路板

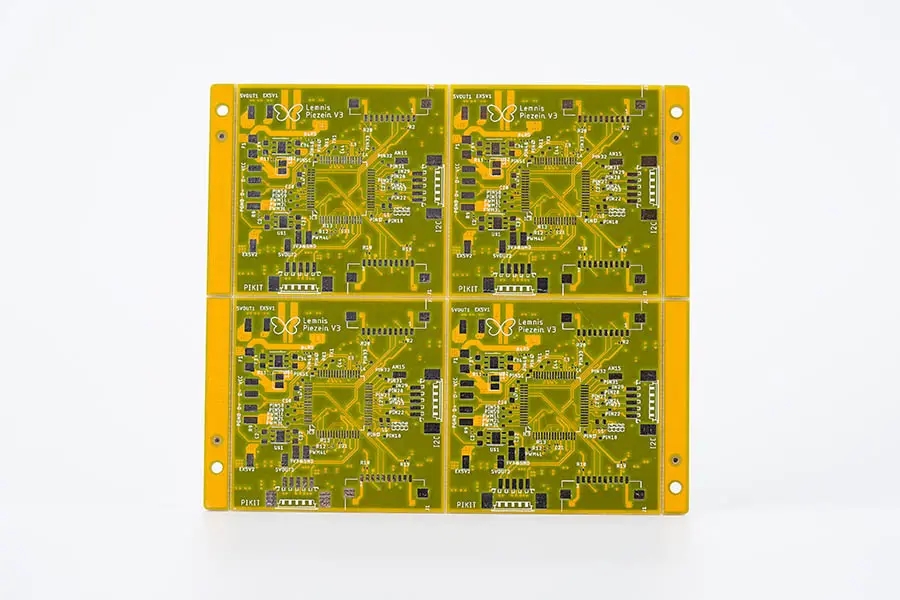

｛HDI高頻多層黃油線路板-背面圖｝

HDI高頻多層電路板

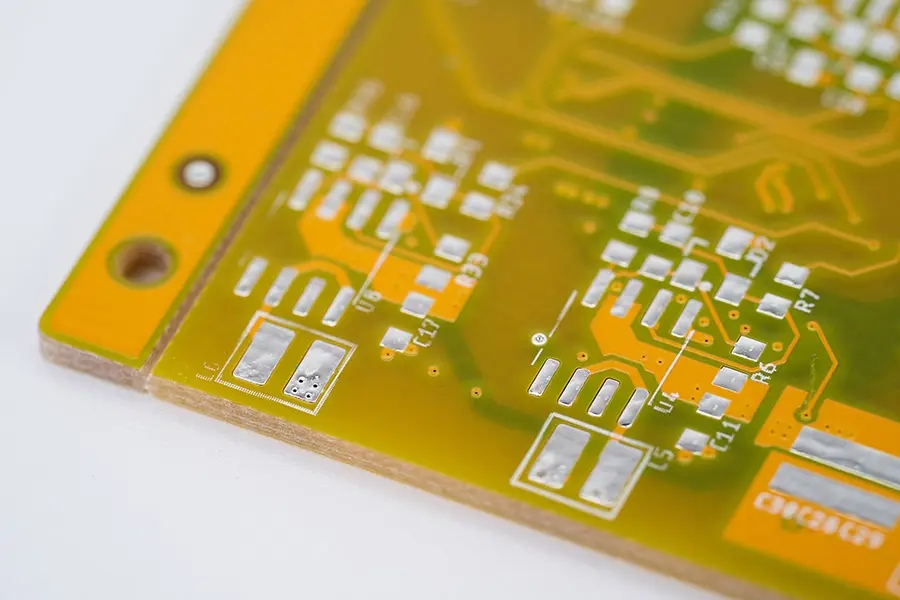

｛HDI高頻多層黃油線路板-板邊細節圖｝

HDI高頻多層黃油線路板中所指的邦定可以理解為是一種工藝,是芯片生產工藝中一種打線的方式，一般用于封裝前將芯片內部電路用金線或鋁線與封裝管腳或綁定線路板鍍金銅箔連接，來自超聲波發生器的超聲波(一般為40-140KHz),經換能器產生高頻振動，通過變幅桿傳送到劈刀，當劈刀與引線及被焊件接觸時，在壓力和振動的作用下，待焊金屬表面相互摩擦，氧化膜被破壞，并發生塑性變形，致使兩個純凈的金屬面緊密接觸，達到原子距離的結合，最終形成牢固的機械連接，一般邦定后(即電路與管腳連接后)用黑膠將芯片封裝。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
