金手指電路板,金手指鍍金線路板

發布時間：2022年05月07日　　瀏覽量：次

板材：建滔KB6160A
板厚：1.6mm
層數：雙面板
尺寸：97.5＊88.7mm
最小孔徑：0.2mm
線寬/間矩：0.16＊0.12mm
銅箔厚度：1/1OZ
表面處理：鍍金+金手指
阻焊/字符：綠油白字

Tags：金手指線路板,金手指pcb

產品符合:

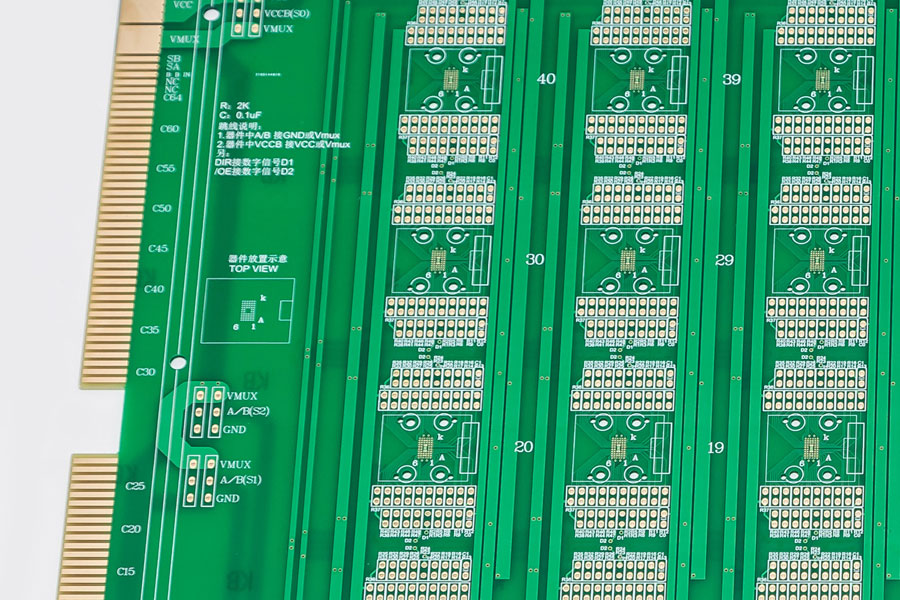

產品細節圖

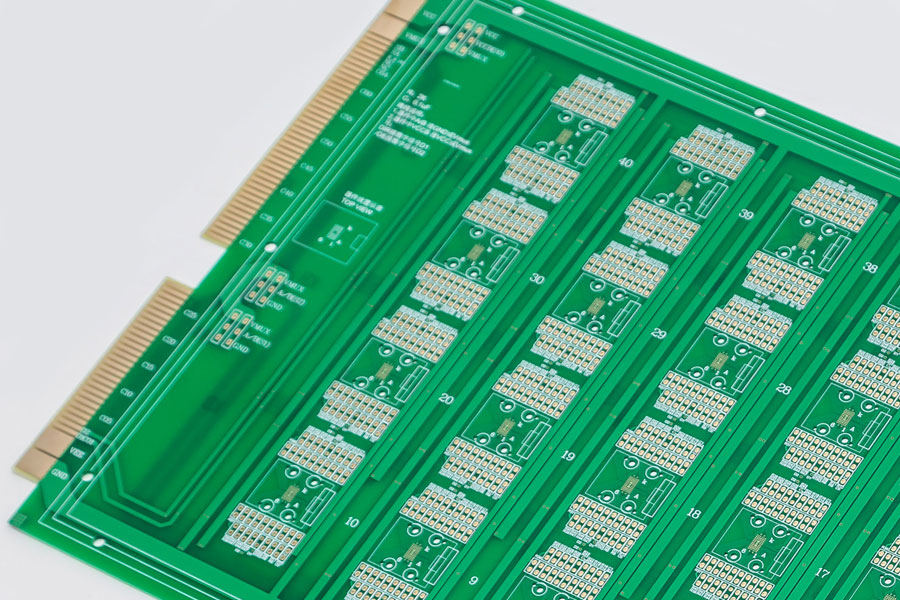

pcb金手指線路板

金手指電路板什么意思！金手指線路板通常用于插入卡槽，與卡槽內金屬?gòu)椈善佑|導通的類似手指排列的焊盤，因這類設計對焊盤表面耐磨性和導電性有較高要求，故會在焊盤表面鍍上一層鎳和一層金，因此被稱為金手指PCB板。

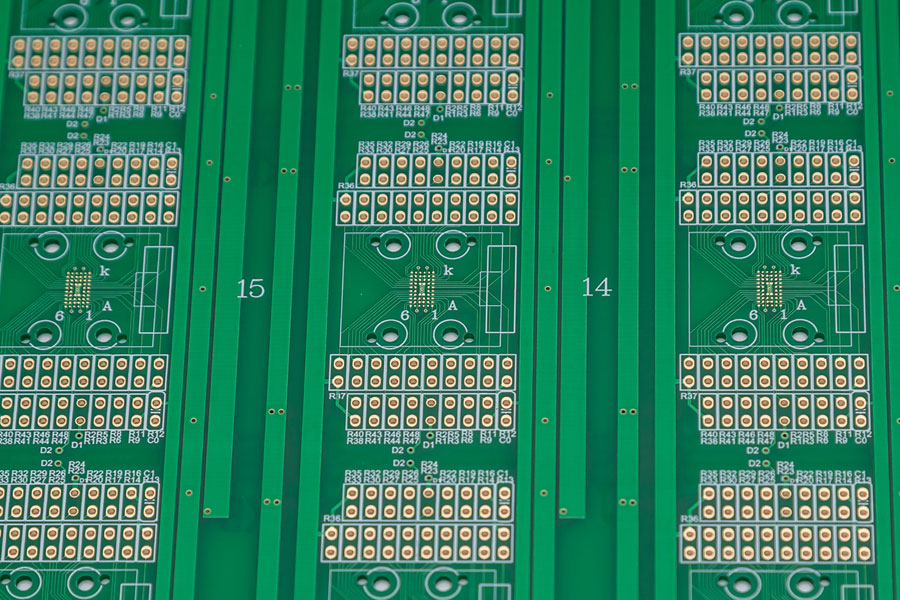

pcb金手指電路板

金手指線路板工藝說明：厚度可達3-50u”,因其優越的導電性、抗氧化性以及耐磨性，被廣泛應用于需要經常插拔的金手指PCB或者需要經常進行機械磨擦的PCB板上面，但因?yàn)殄兘鸬某杀緲O高所以只應用于金手指等局部鍍金處理。

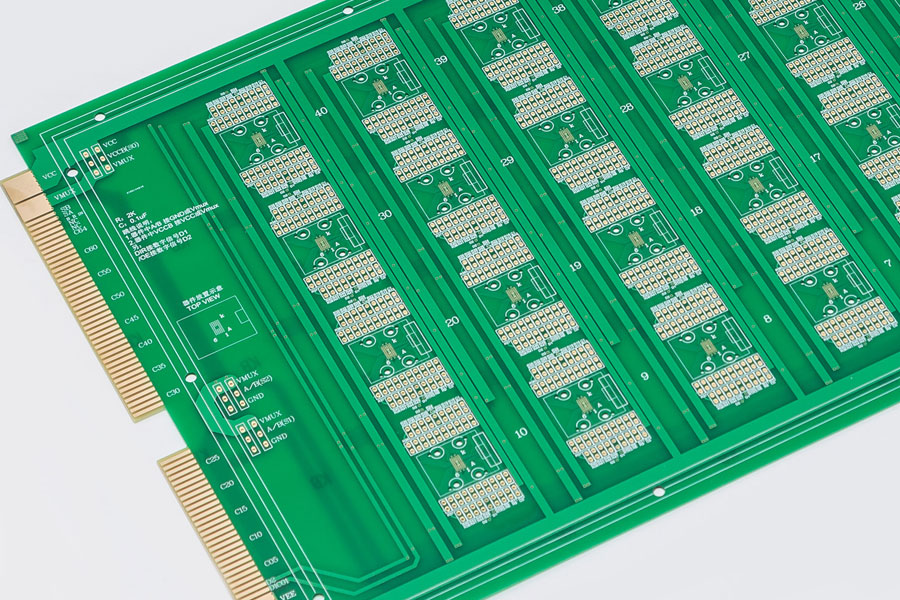

金手指pcb線路板

沉金PCB板工藝細節：對于經常需要插拔的沉金PCB板,耐磨性是首要考慮的問題,金手指需要倒角，通常是45°，其他角度如20°、30°等，沉錫、沉銀焊盤需要距離手指頂端最小距離14mil，時焊盤距離手指位1mm 以上，包括過孔焊盤，金手指的表層不要鋪銅。

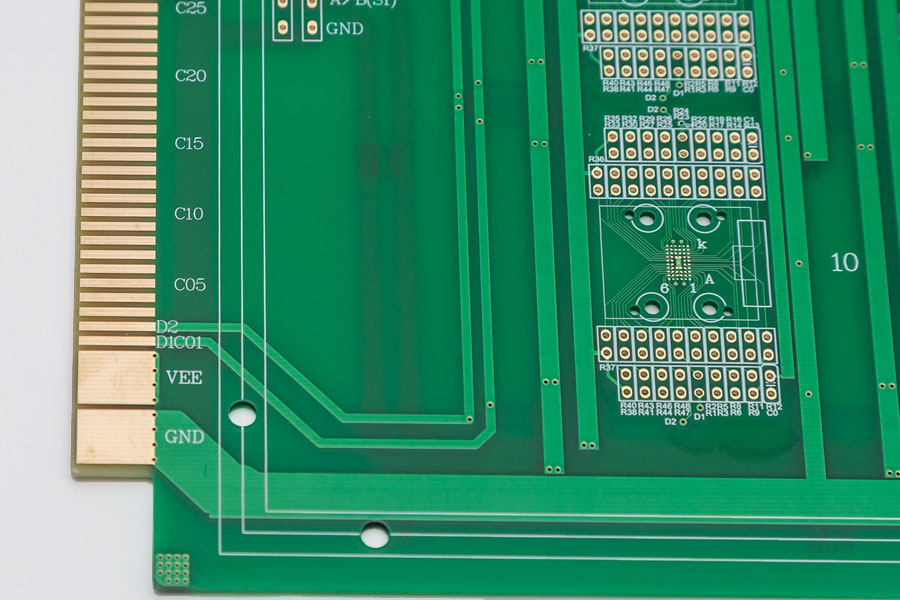

金手指pcb電路板

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開 路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
