PCB半孔板,半孔線路板,半孔環電路板

發布時間：2022年05月12日　　瀏覽量：次

板材：生益S1165
板厚：1.6mm
層數：4層板
尺寸：65.3＊65.3mm
最小孔徑：0.2mm
線寬/間矩：0.1＊0.1mm
銅箔厚度：1/1oz
表面處理：鍍金半孔工藝
阻焊/字符：藍油白字

Tags：半孔電路板,半孔pcb,半孔pcb板

產品符合:

產品細節圖

半孔板制作

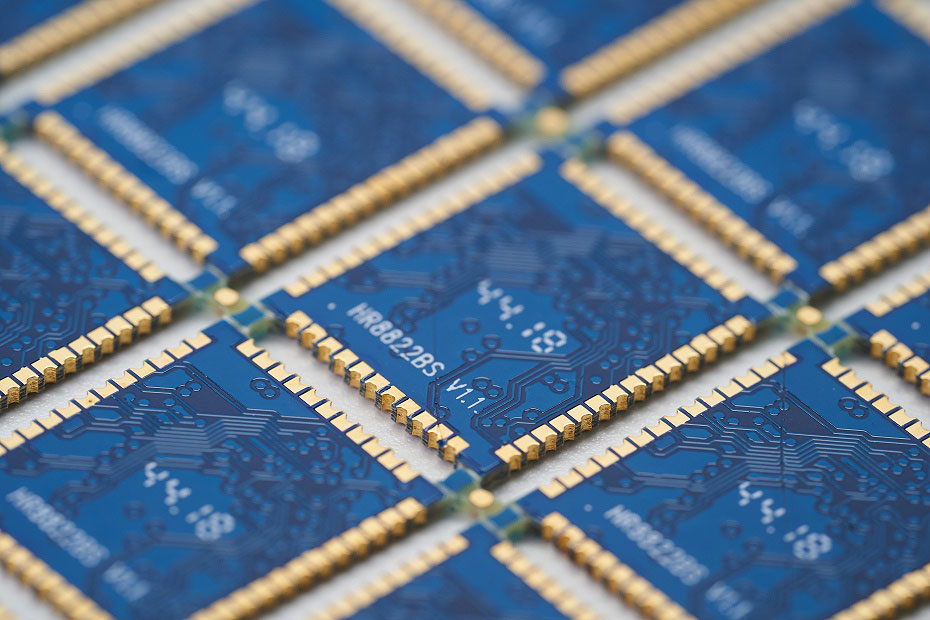

｛半孔線路板-孔邊細節圖｝

pcb金屬化半孔線路板

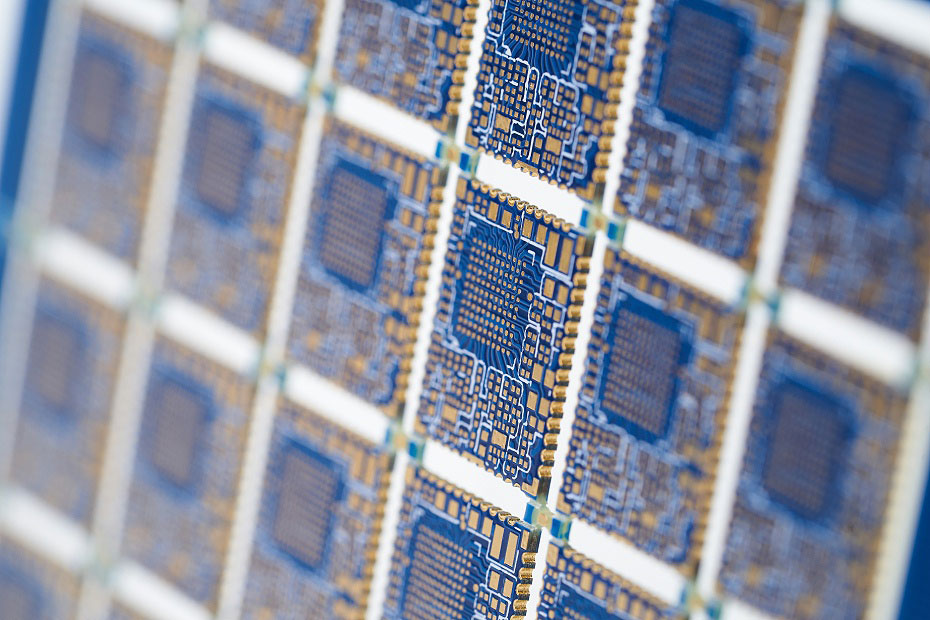

｛半孔線路板-細節圖2｝

pcb半孔線路板

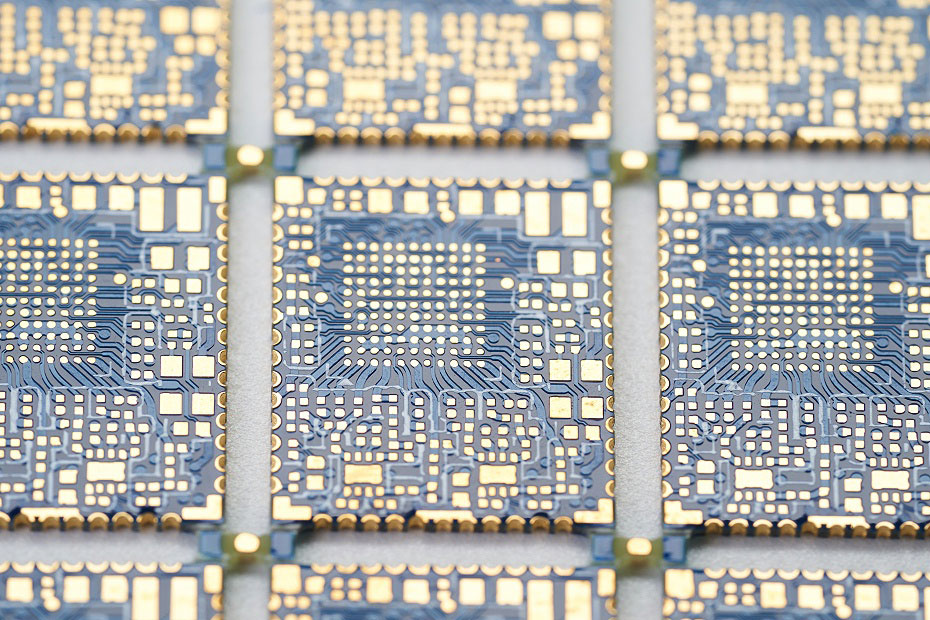

｛半孔電路板-細節圖3｝

pcb半孔電路板

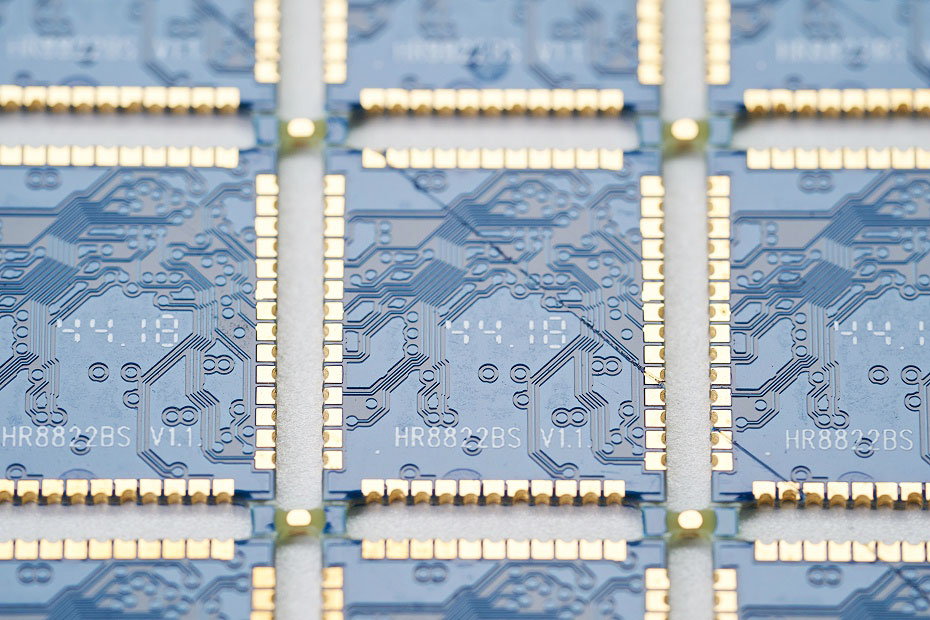

｛半孔線路板-細節圖4｝

雙面半孔線路板

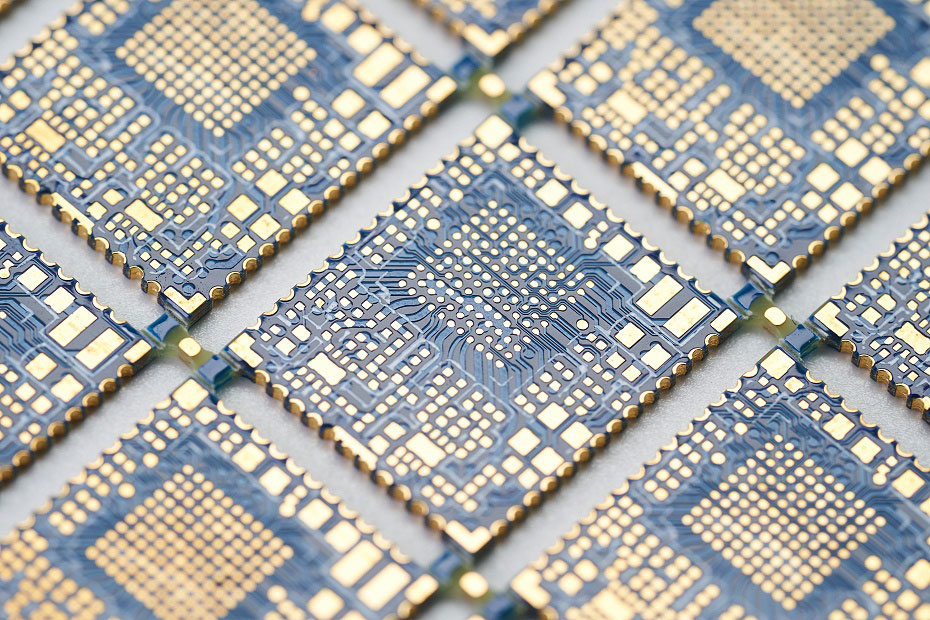

｛半孔線路板-細節圖5｝

4層阻抗半孔精密pcb電路板

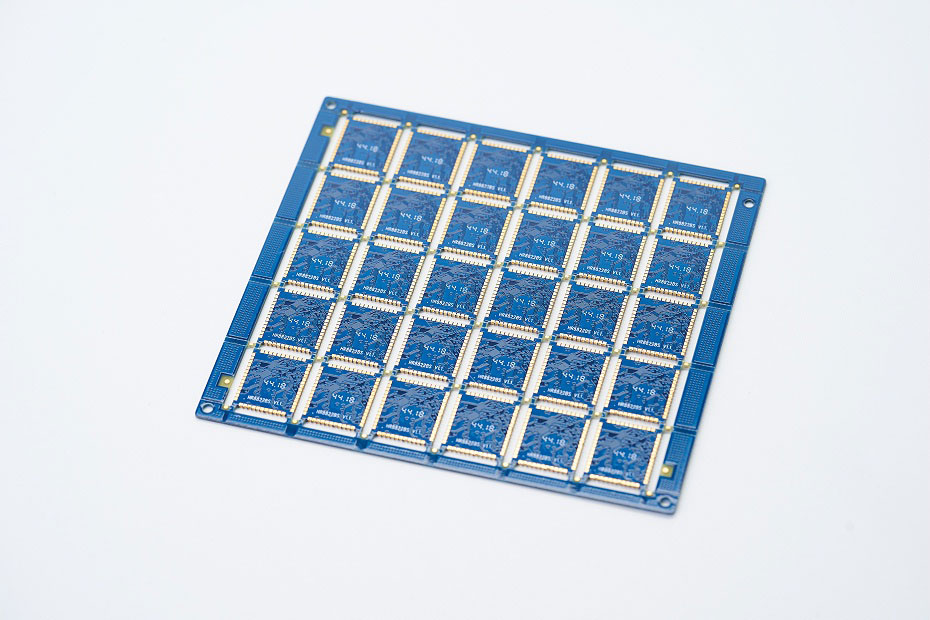

｛半孔電路板-拼版正面圖｝

4層阻抗半孔精密pcb線路板

｛半孔電路板-拼版反面圖｝

什么是PCB半孔電路板：

所謂半孔線路板是指一鉆孔(鉆、鑼槽)經孔化后，再二鉆、外形工藝、最終保留金屬化孔(槽)一半，模塊類PCB基本上都設計有半孔，主要是方便焊接，模塊面積小，功能需求多。通常的半孔是在PCB單只最邊沿設計孔，在鑼外形鑼去一半，只留下半邊孔在PCB上稱為"半孔"。這款半孔線路板選用1.6mm板厚生益S1165基材,最小孔徑0.2mm,線寬間矩0.1*0.1mm,規格大小65.3*65.3mm。

半孔電路板打樣收費標準主要依照板子的尺寸大小,工藝要求,層數,板厚,銅厚,板材是否有指定要求,生產數量等方面來評估,如果您也有半孔PCB打樣需求歡迎來電咨詢！

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
